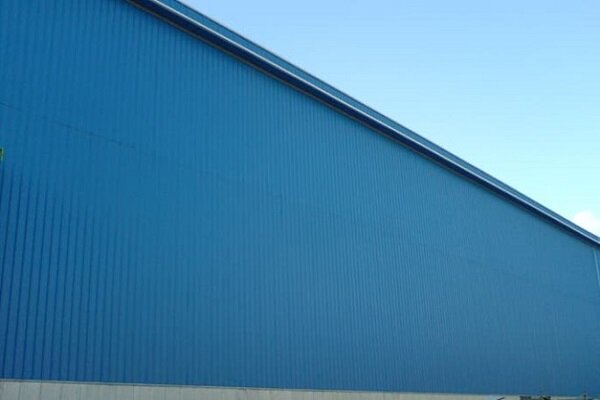

صفر تا صد زیرسازی ساندویچ پانل دیواری

به گزارش بازرگانی خبرگزاری مهر، نصب بهترین ساندویچ پانل دیواری بر روی یک زیرسازی ضعیف یا غیراصولی، می‌تواند منجر به عدم تراز دیوارها، نفوذ آب در درزها و لرزش سازه در برابر باد شود.
این سناریوی پرهزینه، نتیجه مستقیم نادیده گرفتن اهمیت زیرسازی ساندویچ پانل دیواری است.
این زیرسازی، ستون فقرات پنهان سازه و ضامن پایداری، دوام و ایمنی بلندمدت آن است.
اجرای نادرست این بخش، تمام مزایای پانل، از عایق‌بندی تا مقاومت، را از بین می‌برد.
این مقاله، راهنمای فنی شما برای «صفر تا صد زیرسازی ساندویچ پانل دیواری» است.
در این متن، مراحل فنی و محاسبات کلیدی بررسی شده و نشان داده می‌شود که چگونه انتخاب نوع ساندویچ پانل می‌تواند مستقیماً بر طراحی و هزینه‌های زیرسازی تأثیر بگذارد.
اجزای اصلی زیرسازی ساندویچ پانل دیواری
زیرسازی ساندویچ پانل دیواری ، به ساختار فلزی پشتیبانی اطلاق می‌شود که پانل‌ها مستقیماً روی آن نصب می‌گردند.
وظیفه اصلی این شبکه، دریافت بارهای وارد بر پانل (مانند وزن خود پانل، فشار باد و نیروهای جانبی) و انتقال ایمن آن‌ها به اسکلت اصلی سازه است.
مصالح اصلی مورد استفاده در این زیرسازی، عمدتاً پروفیل‌های فلزی هستند:
پروفیل‌های قوطی (Box Profiles): این پروفیل‌ها، استحکام و پایداری لازم برای تحمل بارها را فراهم می‌کنند.
پروفیل‌های U شکل یا گیرت (Girt): در ادبیات فنی، به پروفیل‌های افقی که در زیرسازی ساندویچ پانل دیواری بین ستون‌های اصلی سازه نصب می‌شوند، «گیرت» (Girt) گفته می‌شود.
(این اصطلاح معادل «پرلین» (Purlin) در سازه‌های سقفی است ).
اتصالات (Fittings): شامل نبشی‌ها (Angle bars) و ناودانی‌ها (Channels) که برای ایجاد اتصالات مستحکم در گوشه‌ها و نقاط اتصال به اسکلت اصلی به کار می‌روند.
اتصال نهایی پانل‌ها به این زیرسازی معمولاً توسط پیچ‌های سرمته واشردار گالوانیزه (Galvanized Self-Drilling Screws) انجام می‌شود.
این پیچ‌ها باید دارای واشرهای مخصوص باشند تا آب‌بندی کامل در محل اتصال را تضمین کنند.
۵ نکته کلیدی در طراحی و اجرای زیرسازی
یک زیرسازی ساندویچ پانل دیواری مستحکم، نتیجه مستقیم محاسبات دقیق مهندسی و در نظر گرفتن متغیرهای محیطی و ساختاری است.
نادیده گرفتن هر یک از این ۵ نکته کلیدی می‌تواند پایداری کل پروژه را به خطر بیندازد:
بار باد و شرایط اقلیمی (Wind Load): این مهم‌ترین عامل در طراحی زیرسازی است.
محاسبات مهندسی باید بر اساس جهت و شدت باد غالب منطقه انجام شود.
در مناطق بادخیز، فواصل پروفیل‌های زیرسازی (Girts) باید کاهش یابد تا مقاومت سازه در برابر فشارهای باد افزایش یابد.
همچنین، در مناطق مرطوب، استفاده از پوشش‌های ضد رطوبت بر روی پروفیل‌ها ضروری است.
ارتفاع دیوار (Wall Height): ارتفاع دیوارها یک عامل مستقیم در طراحی زیرسازی است.
دیوارهای بلندتر، بارهای باد بیشتری را متحمل می‌شوند و نیازمند زیرسازی قوی‌تری هستند.
فواصل ستون‌های اصلی (Column Spacing): فاصله بین ستون‌های اسکلت اصلی سازه، تعیین‌کننده طول پروفیل‌های افقی (Girts) و نوع آن‌هاست.
فواصل استاندارد پروفیل‌ها (Standard Spacing): بر اساس محاسبات بار و نوع پانل، فواصل پروفیل‌های زیرسازی تعیین می‌شود.
اگرچه این فواصل باید برای هر پروژه به طور دقیق محاسبه شوند، اما منابع فنی فواصل استانداردی را پیشنهاد می‌دهند.
به عنوان یک قاعده عمومی، فاصله پروفیل‌های عمودی حداکثر ۱.۲ متر و فاصله پروفیل‌های افقی (Girts) معمولاً بین ۱.۳ متر تا ۱.۵ متر در نظر گرفته می‌شود.
وزن و ضخامت پانل (Panel Weight & Density): این نکته، یک متغیر کلیدی است.
چگالی و وزن پانل مستقیماً تعیین می‌کند که زیرسازی ساندویچ پانل دیواری چقدر باید قوی، متراکم و در نتیجه گران باشد.
چهار عامل اول مربوط به محیط و اسکلت سازه هستند، اما عامل پنجم (انتخاب نوع پانل) تصمیمی است که بر طراحی و هزینه کل زیرسازی تأثیر مستقیم دارد.
تاثیر نوع ساندویچ پانل بر زیرسازی
سوال اساسی در مرحله برآورد هزینه این است: «آیا زیرسازی ساندویچ پانل دیواری برای پانلی با هسته EPS /X PS (یونولیت)، پانلی با هسته پشم سنگ، و پانلی با هسته پلی یورتان (PUR B۲/ PIR) یکسان است؟»
پاسخ قاطع مهندسی: خیر.
انتخاب هسته عایق ساندویچ پانل دیواری شما، بر سه فاکتور حیاتی در طراحی و هزینه زیرسازی تأثیر مستقیم می‌گذارد:
وزن پانل (Dead Load): این واضح‌ترین تفاوت است.
پانل‌هایی با هسته بسیار سنگین، مانند پشم سنگ که چگالی آن می‌تواند به ۱۵۰ kg/m۳ نیز برسد، بار مرده بسیار سنگینی را به زیرسازی تحمیل می‌کنند.
این وزن بالا به معنای نیاز به پروفیل‌های قوی‌تر (و گران‌تر)، کاهش فواصل بین پروفیل‌ها (Girts) و افزایش تعداد اتصالات است.
این مستقیماً به معنای مصرف آهن‌آلات بیشتر و افزایش هزینه تمام‌شده زیرسازی ساندویچ پانل دیواری است.
راندمان حرارتی (R-Value) و ضخامت: هدف اصلی پانل، عایق‌بندی است.
مشخص، ضخامت مورد نیاز در پانل‌های مختلف، متفاوت است.
پانل‌هایی با راندمان پایین‌تر (مانند EPS با R-Value حدود R-۴ بر اینچ)، برای رسیدن به این هدف ممکن است به ضخامت ۱۵ cm نیاز داشته باشند، در حالی که پانل‌های با راندمان بالا (مانند PUR) با ضخامت کمتر به همان میزان عایق‌بندی می‌رسند.
ضخامت کمتر به معنای زیرسازی سبک‌تر، فریم‌بندی ساده‌تر برای درب و پنجره و استفاده از پیچ‌های کوتاه‌تر است.
مقاومت در برابر رطوبت و جذب آب: پانل‌هایی که پتانسیل جذب آب دارند (مانند EPS در صورت عدم آب‌بندی کامل درزها)، یک ریسک پنهان بزرگ برای زیرسازی هستند.
جذب رطوبت به معنای سنگین‌تر شدن پانل در طول زمان است.
این بار مرده‌ی اضافی که در محاسبات اولیه دیده نشده، می‌تواند در بلندمدت باعث خستگی، تغییر شکل و حتی شکست زیرسازی شود.
بنابراین، زیرسازی ساندویچ پانل دیواری یک اقدام مجزا نیست، بلکه بخشی حیاتی از یک سیستم است.
انتخاب یک پانل سبک، با راندمان بالا در ضخامت کم و مقاومت کامل در برابر آب، می‌تواند هزینه‌های آهن‌کشی و اجرای زیرسازی را به طور چشمگیری کاهش دهد.
جمع‌بندی: زیرسازی، یک سیستم یکپارچه
همانطور که در این راهنما بررسی شد، زیرسازی ساندویچ پانل دیواری تنها مجموعه‌ای از پروفیل‌های فلزی نیست، بلکه یک سیستم مهندسی دقیق است که مستقیماً با نوع پانل انتخابی در ارتباط است.
اجرای صحیح این زیرسازی، با در نظر گرفتن عواملی مانند بار باد و ارتفاع سازه، پایداری و دوام پروژه را تضمین می‌کند.
مهم‌ترین نتیجه‌گیری این است که انتخاب یک ساندویچ پانل دیواری با وزن کمتر و راندمان حرارتی بالاتر (که به ضخامت کمتری نیاز دارد)، می‌تواند به طور مستقیم منجر به بهینه‌سازی و کاهش هزینه‌های زیرسازی ساندویچ پانل دیواری شود.
این رویکرد سیستمی، نیاز به آهن‌کشی سنگین را مرتفع کرده و سرعت نصب را افزایش می‌دهد.
بنابراین، برآورد هزینه کل پروژه باید شامل هزینه توأمان پانل و زیرسازی مورد نیاز آن باشد.
