بهینه‌سازی عملکرد سیستم‌های برق صنعتی با بانک خازنی و سافت استارتر
در این مقاله، به بررسی جامع و علمی این دو فناوری، کاربردهای آن‌ها، و نحوه ترکیبشان برای بهینه‌سازی سیستم‌های صنعتی پرداخته‌ایم.
به گزارش بازرگانی خبرگزاری مهر، در حوزه برق صنعتی، بهره‌وری انرژی، کاهش هزینه‌ها و افزایش طول عمر تجهیزات از اولویت‌های اصلی مهندسان و متخصصان است.
با توجه به پیچیدگی سیستم‌های صنعتی مدرن و نیاز روزافزون به پایداری و کارایی، استفاده از فناوری‌های پیشرفته مانند بانک خازنی و سافت استارتر به عنوان راهکارهایی کلیدی برای دستیابی به این اهداف مطرح می‌شود.
این تجهیزات نه تنها به بهبود عملکرد سیستم‌های الکتریکی کمک می‌کنند، بلکه از نظر اقتصادی و زیست‌محیطی نیز مزایای قابل توجهی ارائه می‌دهند.
در این مقاله، به بررسی جامع و علمی این دو فناوری، کاربردهای آن‌ها، و نحوه ترکیبشان برای بهینه‌سازی سیستم‌های صنعتی پرداخته‌ایم.

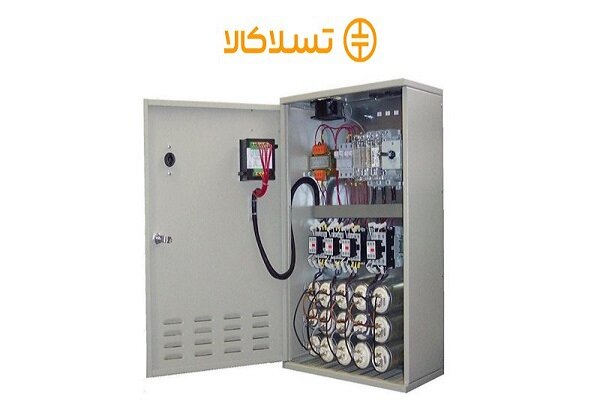

بانک خازنی: اصلاح ضریب توان و بهینه‌سازی انرژی
یکی از چالش‌های اساسی در سیستم‌های برق صنعتی، مدیریت توان راکتیو است.
بارهای سلفی مانند الکتروموتورها، ترانسفورماتورها و کوره‌های القایی، توان راکتیو مصرف می‌کنند که منجر به کاهش ضریب توان (Power Factor) می‌شود.
ضریب توان پایین (کمتر از ۰.۹) نه تنها باعث افزایش هزینه‌های برق به دلیل جریمه‌های توان راکتیو می‌شود، بلکه تلفات حرارتی در خطوط انتقال، کابل‌ها و ترانسفورماتورها را افزایش داده و ظرفیت شبکه را محدود می‌کند.
بانک خازنی مجموعه‌ای از خازن‌های الکتریکی است که به صورت موازی در سیستم نصب می‌شوند تا توان راکتیو مورد نیاز بارهای سلفی را تأمین کنند.
این تجهیزات با جبران توان راکتیو، ضریب توان را به محدوده مطلوب (۰.۹۵ تا ۱) نزدیک می‌کنند.
مزایای استفاده از بانک خازنی عبارتند از:
کاهش هزینه‌های برق: با اصلاح ضریب توان، جریمه‌های توان راکتیو حذف شده و هزینه‌های قبض برق به طور قابل توجهی کاهش می‌یابد.
به عنوان مثال، در یک کارخانه با مصرف ماهانه ۵۰۰ مگاوات ساعت، بهبود ضریب توان از ۰.۷ به ۰.۹۵ می‌تواند تا ۲۰ درصد در هزینه‌های برق صرفه‌جویی کند.
افزایش ظرفیت شبکه: کاهش جریان راکتیو، ظرفیت انتقال توان اکتیو در خطوط و ترانسفورماتورها را افزایش می‌دهد.
این امر به ویژه در کارخانه‌هایی با بارهای سنگین اهمیت دارد، زیرا نیاز به ارتقای زیرساخت‌ها (مانند ترانسفورماتورهای بزرگ‌تر) را کاهش می‌دهد.
کاهش تلفات حرارتی: جریان راکتیو بالا باعث افزایش تلفات حرارتی در کابل‌ها و ترانسفورماتورها می‌شود.
بانک خازنی با کاهش جریان کل، این تلفات را به حداقل می‌رساند و دمای عملیاتی تجهیزات را کاهش می‌دهد.
افزایش طول عمر تجهیزات: کاهش تنش‌های حرارتی و الکتریکی، طول عمر کابل‌ها، ترانسفورماتورها و سایر تجهیزات را افزایش می‌دهد.
بهبود پایداری شبکه: ضریب توان بالا باعث کاهش افت ولتاژ و بهبود کیفیت توان در شبکه می‌شود
طراحی و پیاده‌سازی بانک خازنی
برای طراحی بانک خازنی، محاسبات دقیق توان راکتیو مورد نیاز ضروری است.
به طور ساده، برای محاسبه توان راکتیو مورد نیاز می‌توان از فرمول زیر استفاده کرد:
مقدار توان راکتیو = توان اکتیو × (ضریب توان اولیه - ضریب توان هدف)
به عنوان مثال، برای یک بار ۱۰۰۰ کیلوواتی با ضریب توان ۰.۷ که هدف بهبود آن به ۰.۹۵ است، توان راکتیو مورد نیاز حدود ۶۰۰ کیلووار خواهد بود.
این محاسبات باید توسط مهندسان برق صنعتی و با استفاده از نرم‌افزارهای تخصصی انجام شود.
بانک‌های خازنی مدرن مجهز به رگولاتورهای هوشمند هستند که به صورت خودکار خازن‌ها را وارد یا خارج مدار می‌کنند تا با تغییرات بار هماهنگ شوند.
این رگولاتورها از روش‌های پیشرفته‌ای برای مدیریت بهینه خازن‌ها استفاده می‌کنند.
همچنین، برای جلوگیری از مشکلات هارمونیکی در سیستم‌های با بارهای غیرخطی (مانند درایوها و اینورترها)، استفاده از فیلترهای هارمونیک (مانند راکتورهای سری) توصیه می‌شود.
سافت استارتر: راه‌اندازی نرم و حفاظت از موتورها
الکتروموتورها قلب تپنده بسیاری از فرآیندهای صنعتی هستند، اما راه‌اندازی مستقیم (Direct On-Line) آن‌ها می‌تواند چالش‌های متعددی ایجاد کند.
جریان هجومی بالا (تا ۶ تا ۸ برابر جریان نامی) در هنگام راه‌اندازی باعث افت ولتاژ در شبکه، افزایش تنش‌های مکانیکی در موتور و تجهیزات متصل (مانند شفت‌ها و گیربکس‌ها)، و کاهش طول عمر موتور می‌شود.
سافت استارتر دستگاهی الکترونیکی است که با کنترل تدریجی ولتاژ و جریان ورودی به موتور، فرآیند راه‌اندازی و توقف را به صورت نرم و بدون شوک انجام می‌دهد.
این دستگاه از نیمه‌هادی‌هایی مانند تریستورها یا ترایاک‌ها برای تنظیم ولتاژ استفاده می‌کند و امکان تنظیم پارامترهایی مانند شیب ولتاژ، زمان راه‌اندازی، و گشتاور اولیه را فراهم می‌کند.
مزایای کلیدی سافت استارترهای زیمنس عبارتند از:
کاهش جریان هجومی: سافت استارتر جریان راه‌اندازی را به ۱.۵ تا ۳ برابر جریان نامی کاهش می‌دهد، که این امر افت ولتاژ در شبکه را به حداقل می‌رساند.
حفاظت از موتور و تجهیزات مکانیکی: کاهش گشتاور لحظه‌ای و تنش‌های مکانیکی، عمر موتور، کوپلینگ‌ها و سایر اجزای مکانیکی را افزایش می‌دهد.
بهینه‌سازی مصرف انرژی: کاهش پیک‌های جریان باعث کاهش مصرف انرژی در هنگام راه‌اندازی می‌شود.
انعطاف‌پذیری و قابلیت‌های پیشرفته: مدل‌های پیشرفته زیمنس (مانند سری SIRIUS ۳RW۵۰ و ۳RW۵۵) امکان اتصال به شبکه‌های صنعتی (مانند Profibus، Profinet و Modbus) را فراهم می‌کنند.
این مدل‌ها مجهز به نمایشگرهای دیجیتال، قابلیت برنامه‌ریزی، و سیستم‌های مانیتورینگ هستند که امکان نظارت بر پارامترهایی مانند جریان، ولتاژ، و دمای موتور را فراهم می‌کنند.
کاربردهای متنوع: سافت استارترها در کاربردهایی مانند پمپ‌های صنعتی، فن‌ها، کمپرسورها، نوار نقاله‌ها، و میکسرها استفاده می‌شوند.
تنظیمات و انتخاب سافت استارتر
انتخاب مدل مناسب سافت استارتر به عواملی مانند توان موتور (بر حسب کیلووات یا اسب بخار)، نوع بار (مانند بار گشتاور ثابت یا متغیر)، و شرایط محیطی (مانند دما و رطوبت) بستگی دارد.
به عنوان مثال:
برای پمپ‌ها که نیاز به کاهش پدیده کاویتاسیون دارند، تنظیمات با شیب ولتاژ ملایم توصیه می‌شود.
برای بارهای سنگین مانند سنگ‌شکن‌ها، گشتاور اولیه بالاتر و زمان راه‌اندازی کوتاه‌تر مناسب است.
پارامترهای کلیدی تنظیمات شامل:
زمان راه‌اندازی: معمولاً بین ۲ تا ۲۰ ثانیه تنظیم می‌شود.
ولتاژ اولیه: معمولاً بین ۲۰ تا ۵۰ درصد ولتاژ نامی.
محدودیت جریان: برای جلوگیری از اضافه‌بار موتور.
ترکیب بانک خازنی و سافت استارتر: رویکردی جامع
استفاده ترکیبی از بانک خازنی و سافت استارتر زیمنس می‌تواند به عنوان یک راهکار جامع برای بهینه‌سازی سیستم‌های برق صنعتی عمل کند.
این ترکیب به صورت زیر عمل می‌کند:
بانک خازنی با اصلاح ضریب توان، بار راکتیو شبکه را کاهش داده و شرایط پایداری را برای عملکرد تجهیزات فراهم می‌کند.
این امر به ویژه در سیستم‌هایی با تعداد زیادی الکتروموتور حیاتی است.
سافت استارتر زیمنس با کاهش جریان هجومی و تنش‌های مکانیکی، از موتورها و تجهیزات متصل محافظت کرده و افت ولتاژ در شبکه را به حداقل می‌رساند.
این ترکیب نه تنها کارایی سیستم را افزایش می‌دهد، بلکه با کاهش هزینه‌های عملیاتی و نگهداری، بازگشت سرمایه (ROI) سریعی را برای صنایع فراهم می‌کند.
به عنوان مثال، در یک کارخانه تولیدی با چندین الکتروموتور پرقدرت، استفاده از این دو فناوری می‌تواند تا ۳۰ درصد در هزینه‌های انرژی صرفه‌جویی کند و عمر تجهیزات را تا ۵۰ درصد افزایش دهد.
نکات فنی و اجرایی برای پیاده‌سازی
۱.
محاسبات دقیق برای بانک خازنی:
انجام آنالیز بار برای تعیین توان راکتیو مورد نیاز.
انتخاب خازن‌های با کیفیت بالا با تحمل ولتاژ و دمای مناسب.
استفاده از راکتورهای سری برای جلوگیری از هارمونیک‌ها در سیستم‌های با بارهای غیرخطی.
نصب رگولاتورهای هوشمند برای مدیریت پویای خازن‌ها.
انتخاب و تنظیم سافت استارتر:
انتخاب مدل مناسب بر اساس توان موتور و نوع کاربرد (مانند سری SIRIUS ۳RW۴۰ برای کاربردهای سبک و ۳RW۵۵ برای بارهای سنگین)
تنظیم دقیق پارامترهای راه‌اندازی برای جلوگیری از اضافه‌بار یا راه‌اندازی ناقص.
استفاده از قابلیت‌های مانیتورینگ برای تشخیص زودهنگام خطاها.
نگهداری پیش‌بینانه:
پایش منظم وضعیت خازن‌ها (مانند ظرفیت و مقاومت عایقی) برای جلوگیری از خرابی.
بررسی دوره‌ای عملکرد سافت استارتر و به‌روزرسانی نرم‌افزارهای آن.
نصب حرفه‌ای:
نصب توسط تیمی متخصص برای اطمینان از رعایت استانداردهای ایمنی (مانند IEC ۶۱۴۳۹ برای تابلوهای برق).
استفاده از تجهیزات حفاظتی مانند فیوزها و کلیدهای اتوماتیک برای محافظت از بانک خازنی و سافت استارتر.
مدیریت هارمونیک‌ها:
در سیستم‌هایی با بارهای غیرخطی (مانند درایوهای فرکانس متغیر)، نصب فیلترهای هارمونیک برای جلوگیری از رزونانس و آسیب به خازن‌ها ضروری است.
نتیجه‌گیری
بانک خازنی و سافت استارتر زیمنس دو فناوری کلیدی برای بهینه‌سازی سیستم‌های برق صنعتی هستند که هر کدام به یکی از چالش‌های اصلی این حوزه پاسخ می‌دهند: اصلاح ضریب توان و راه‌اندازی نرم موتورها.
این تجهیزات با کاهش هزینه‌های انرژی، افزایش طول عمر تجهیزات، و بهبود پایداری شبکه، ارزش افزوده قابل توجهی برای صنایع ایجاد می‌کنند.
ترکیب این دو فناوری می‌تواند به عنوان یک راهکار جامع، کارایی و قابلیت اطمینان سیستم‌های صنعتی را به سطح جدیدی ارتقا دهد.
